變壓器局部放電在線監測系統采用射頻HFCT傳感器從變壓器接地線獲取局部放電信號，通過現場分析裝置對采集信號進行提取分析、處理，通過網絡將診斷數據發送至遠程監控系統。

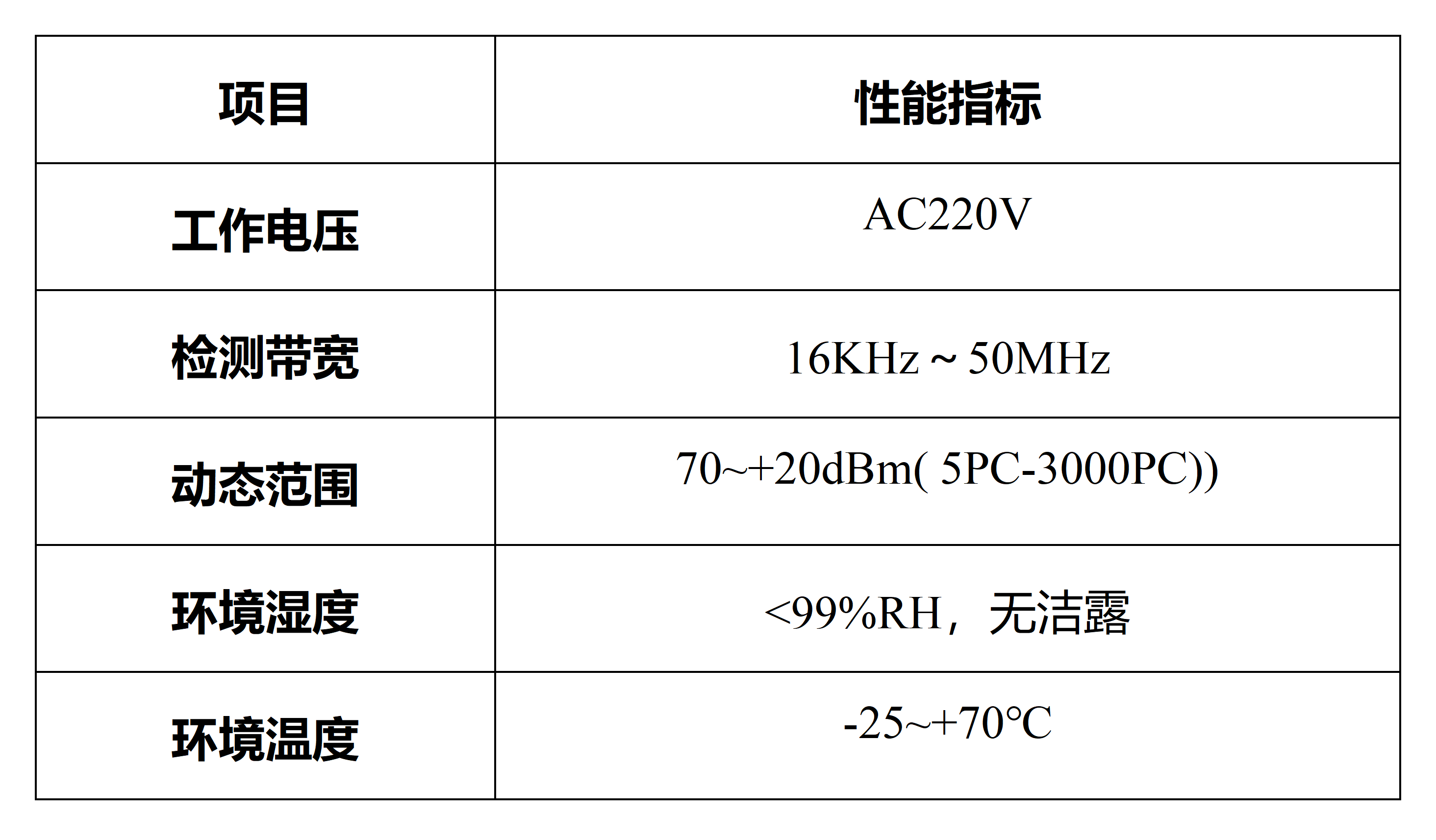

1）檢測頻帶：16kHz～50MHz；

2）最小可檢測：實驗室5PC放電量；

3）系統可測放電量，放電相位，放電次數，放電脈沖分辨率小于10us，并可根據客戶需求提供相關統計參數；

4）系統顯示工頻周期放電圖、二位（Q～?），N～?，N～Q)；

5）提供放電發展趨勢分析、設置報警、進行歷史查詢以及打印報表等多項功能；

6）系統可定時自動啟動監測，實現整個監測過程自動化，也可人工實時啟動及關閉監測系統。
